應用領域

◆ 水及廢水處理 ◆ 飲用及地表指標監測

◆ 化工作業過程 ◆  回收及洗滌劑

◆ 水產養殖監控

儀表特點

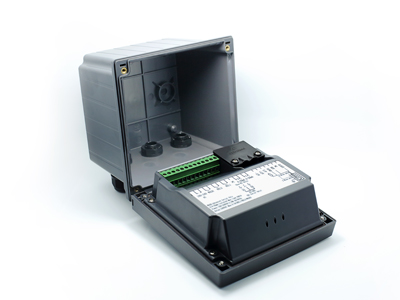

◆ DO-5360溶氧控制器搭配熒光法溶氧傳感器

◆ 戶外防水型設計適合墻裝、盤裝、圓管安裝

◆ 提供電極自動清洗裝置接點，程序設定輸出

◆ 大型液晶顯示屏，附操作狀態及特殊符號顯示

◆ 具背光感應器，自動及手動背光設定功能

◆ 具自動校正；手動/自動溫度補償

◆ 密碼鎖及組合鍵進入設定、校正模式、增加安全防護

◆ 具RS-485標準MODBUS通訊協議，可直接與數位系統連接(DO-5360RS serial only)

◆ 兩組可編程輸出(DO-5360 serial only)

原理

熒光法溶解氧測量?jī)x基于熒光猝熄原理。藍光照射到熒光物質上使熒光物質激發并發出紅光，由于氧分子可以帶走能量（猝息效應），所以激發的紅光的時間和強度與氧分子的濃度成反比。通過測量激發紅光與參比光的相位差，并與內部標定值對比，從而可計算出氧分子的濃度。

技 術 參 數

測量范圍 0~200%；0.00~20.00mg/l； 0.00~20.00ppm；-30~130.0℃ 依電極而定

解析度   0.1%；0.01mg/l；0.01ppm；0.1℃

儀表精度 讀值的±3%±1Digit；±0.2℃±1Digit具溫度誤差修正功能

壓力補償 0.500~2.500bar或7.25~36.25psi手動調整

溫度補償 自動溫度補償

輸出

繼電器輸出 兩組ON/OFF接點輸出，高低點、遲滯區任意程 序設定，240VAC/0.5A

模擬輸出 2路4~20mA模擬信號輸出，用戶可設定相應輸出值，負載500Ω

訂購指南

控制器

◆ DO-5360

◆ DO-5360D(20~40VDC)

◆ DO-5360RS RS-485輸出

◆ DO-5360DRS(20~40VDC) RS-485輸出電極及附件

◆ SD1000光學溶氧傳感器

◆ 電極支架

基本參數

◆ 交流供電  1 00V~240VAC±10%,50/60Hz

◆ 直流供電 20~40VDC

◆ 工作溫度 -10~65℃

◆ 儀器尺寸 144mm×144mm×115mm(H×W×D)

◆ 保護等級 符合IP65（NEMA 4)

◆ 安裝方式 墻面安裝、盤面安裝、圓管安裝

◆ 挖孔尺寸 138mm×138mm (H×W)

◆ 重量 0.8Kg
